金陽光電纜?故障檢測查找方法有哪些？

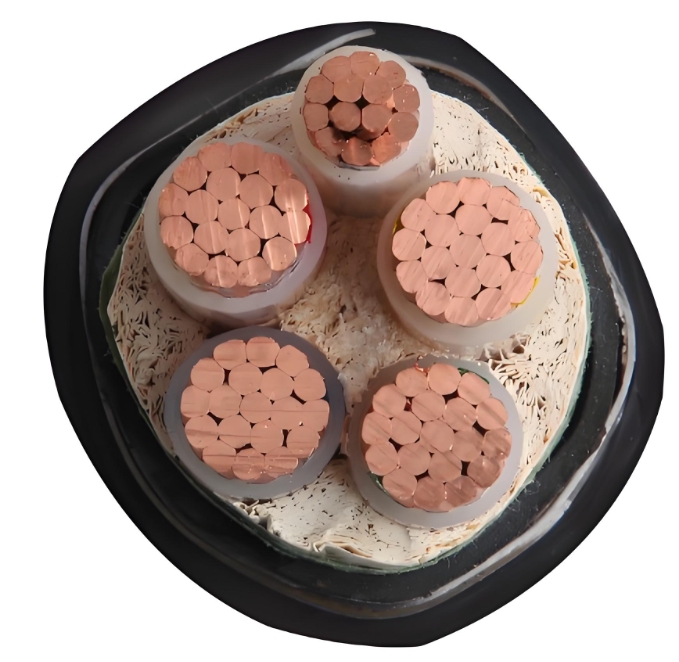

金陽光電纜故障檢測查找方法

       對于直接短路或斷線電纜故障用萬用表可直接測量判斷；對于非直接短路電纜故障和接地電纜故障，用兆歐表遙測芯線間絕緣電阻或芯線對地絕緣電阻，根據其阻值可判斷電纜故障類型。

      下面給大家介紹電纜故障查找的方法：

       零電位法:零電位法也就是電位比較法，它適應于長度較短的電纜芯線對地故障，應用此方法測量簡便，不需要精密儀器和復雜計算。

      測量原理如下：將電纜故障芯線與等長的比較導線并聯，在b、c兩端加電壓VE時，相當于在兩個并聯的均勻電阻絲兩端接了電源，此時，一條電阻絲上的任何一點和另一條電阻絲上的對應點之間的電位差必然為零，反之，電位差為零的兩點必然是對應點。因為微伏表的負接地，與電纜故障點等電位，所以，當微伏表的正在比較導線上移動至指示值為零時的點與電纜故障點等電位，即電纜故障點的對應點。S為單相閘刀開關，E為6E蓄電池或4節1號干電池，G為直流微伏表，

       測量步驟如下：

       1）先在b和c相芯線上接上電池E，再在地面上敷設一根與故障電纜長度相等的比較導線S，該導線要用裸銅線或裸鋁線，其截面應相等，不能有中間接頭。

       2）將微伏表的負接地，正接一根較長的軟導線，導線另一端要求在敷設的比較導線上滑動時能充分接觸。

       3）合上閘刀開關S，將軟導線的端頭在比較導線上滑動，當微伏表指示為零時的位置即為電纜故障點的位置。

       高壓電橋法：高壓電橋法就是用雙臂電橋測出電纜芯線的直流電阻值，再準確測量電纜實際長度，按照電纜長度與電阻的正比例關系，計算出電纜故障點。該方法對于電纜芯線間直接短路或短路點接觸電阻小于1Ω的故障，判斷誤差一般不大于3m，對于故障點接觸電阻大于1Ω的故障，可采用加高電壓燒穿的方法使電阻降至1Ω以下，再按此方法測量。測量電路時，測出芯線a與b之間的電阻R1，R1=2RX+R其中RX為a相或b相至電纜故障點的一相電阻值，只為短接點的接觸電阻。再就電橋移到電纜的另一端，測出a1與b1芯線間的直流電阻值R2，則R2=2R（L-X） R，R（L-X）為a1相或b1相芯線至電纜故障點的一相電阻值。測完R1與R2后，再按圖3所示電路將b1與c1短路，測出b、c兩相芯線間的直流電阻值，則該組織的1/2為每相芯線的電阻值，用RL表示，RL=RX R（L-X），由此可得出故障點的接觸電阻值：R=R1 R2-2RL表，因此，故障點兩側芯線的電阻值可用下式表示：RX=（R1-R）/2，R（L-X）=（R2-R）/2。RX、R（L-X）、RL三個數值確定后，按比例公式即可求出故障點距電纜端頭的距離X或（L-X）：X=（RX/RL）L，（L-X）=（R（L-2）在電纜的末端在測量每相芯線的電容電流Ia1、Ib2、Ic3的數值，以核對完好芯線與斷線芯線的電容之比，初步可判斷出斷線距離近似點。

        3）根據電容量計算公式C=I/（2ΠfU）可知，正電壓U、頻率f不變時，C與I成正比。因為工頻電壓的f（頻率）不變，測量時只要保證施加電壓不變，電容電流之比即為電容量之比。設電纜全長為L，芯線斷線點距離為X，則Ia/Ic=L/X，X=（IC/Ia）L。測量過程中，只要保證電壓不變，電流表讀書準確，電纜總長度測量，其測定誤差比較小。

        測聲法：所謂測聲法就是根據故障電纜放電的聲音進行查找，該方法對于高壓電纜芯線對絕緣層閃絡放電。此方法所用設備為直流耐壓試驗機。其中TB為高壓試驗變壓器，C為高壓電容器，VE為高壓整流硅堆，R為限流電阻，Q為放電球間隙，L為電纜芯線。當電容器C充電到電壓值時，球間隙對電纜故障芯線放電，在電纜故障處電纜芯線對絕緣層放電產生“滋、滋”的火花放電聲，對于明敷設電纜憑聽覺可直接查找，若為地埋電纜，則首先要確定并標明電纜向。查找時，將拾音器貼近地面，沿電纜走向慢慢移動，當聽到“滋、滋”放電聲時，該處即為電纜故障點。使用該方法要注意安荃，在試驗設備端和電纜末端應設專人監視。我公司生產的電纜故障定位儀不僅可以測聲，同時可以檢測磁信號，信號強度直觀同步顯示，能夠更快更準的定位電纜故障點。
